Rep af printomskifter [LØST]

Denne tråd er lukket for nye indlæg

#1  20/09-20 07:49
Erik
Indlæg: 1912

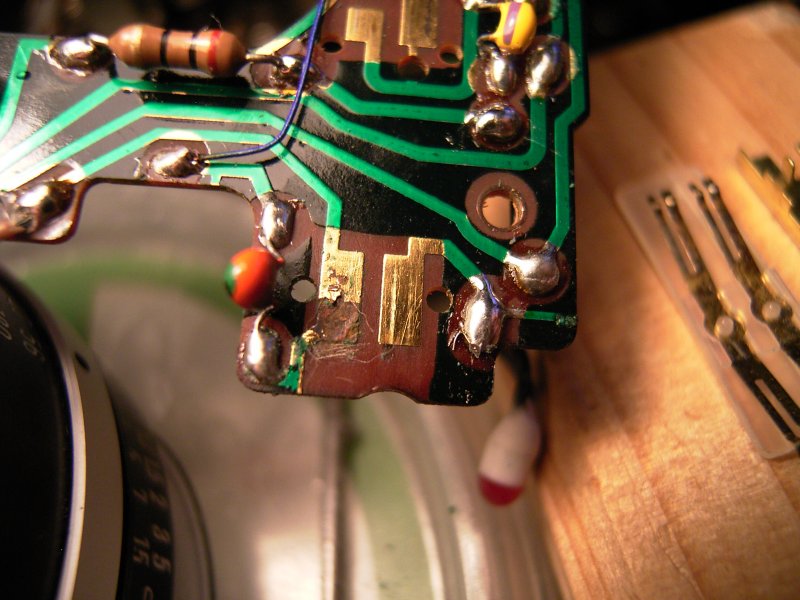

Rep af print omskifter i kamera. Se vedhæftet billeder. Kameraet er en 70'er model med tærings skader på styre printet. De andre printskader er repareret og jeg mangler kun denne for at det virker.

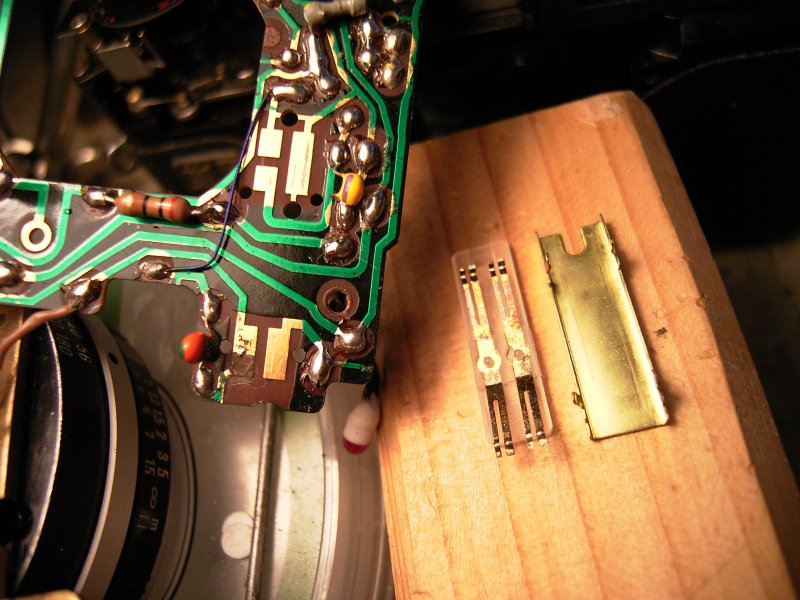

Det er udløser kontakten, en glide kontakt som flyttes direkte af udløseren. Selve kontaktfladerne er forgyldte printbaner, og som det fremgår er halvdelen af den ene ætset væk. Resten af kontakten ses liggende omvendt i baggrunden til højre, selve glide kontakten og yderst til højre huset der sidder over og holder det hele på plads. Der er plads til en forøgelse af printets kontaktflades tykkelse med ca 0,3 mm!

Hvad gør jeg? Er det mulig at finde en kobberfolie at lime på, er det mulig at lime andet på til at danne kontakt, eller er jeg ude i at skulle save noget af printet væk og lime en lus i til at danne en ny kontaktflade . . . eller noget helt femte! Der er ikke plads til en alternativ omskifter!kontakt.

vh erik

----------
Mest SWL :-)

Vedhæftede filer: M0011746.JPG   M0011745.JPG
Redigeret 23/09-20 08:48
#2  20/09-20 11:21
Marius andersen.OZ3MA
Indlæg: 135
Svar til #1:
Hej Erik

Du kan lime et stykke kobberfolie på som kan fås i kineser land jeg har en rulle 10 mm ligende som du kan få en m af Brug den gode kontaktlim eler expoxi lim,har selv repreret flere printplader på den måde

Mvh

Marius

vy 73

#3  20/09-20 12:05
Christoffer Bræstrup (OZ1STF)
Indlæg: 35
Svar til #1:

jeg er selv stor fan af Silvan snegletape - det er selvklæbende kobberfolie til sneglebarriere - ved ikke hvor længe klæbet holder, men hvis du lodder det fast kunne det godt funke.

#4  20/09-20 16:38
Erik Simonsen
Indlæg: 107
Svar til #1:
Hej der findes noget fra reichelt det kunne måske bruges til formålet .

https://www.reichelt.de/leitsilber-fuer-reparatu ren-an-leiterbahnen-leitsilber-p10256.ht ml

https://www.reichelt.com/de/en/electric-paint-c7 381.html

eller hvis du er fiks på fingerene skære det defekte stykke og erstatte det med et nyt og lime fra bagsiden .
der findes mange løsninger .
mvh OZ1KVB
Erik Simonsen

----------
Let your fingers talk .
cw is like ft8 but for men !

#5  20/09-20 19:03
Hans-Jørgen Petersen
Indlæg: 309
Svar til #1:
Hej Erik

Få fat i noget "flexprint" (polyamid også kaldet kapton) som feks DuPont "Pyralux" i 80-100 mikrometers tykkelse med kobber belægning, som du kan klæbe ovenpå det eksisterende print.
Det er nok nemmest at skaffe, hvis man kender en printfabrikant.
Det sværeste bliver nok, at få emnet forgyldt, såkaldt kemisk nikkel/guld (ENIG).
Det sidste er et must, dersom du ikke skal gentage processen igen om 14 dage!

Se også:
https://www.instructables.com/id/DIY-Flexible-Pr inted-Circuits/

En anden mulighed er jo at se dig om efter et tilsvarende kamera, som du kan "plukke" fra :-)

Mvh
Hans-Jørgen

Redigeret 20/09-20 19:11
#6  21/09-20 15:25
Erik
Indlæg: 1912
Svar til alle:

Tusind tak for gode og brugbare tilbagemeldinger. Jeg har nu en omskifter/kontakt der kører, jeg kan udløse kameraet. Det har drillet lidt med at få selve eksponeringen til at køre korrekt.

Jeg har taget et par billeder af reparationen, og når jeg får kameraet samlet færdig får i en beskrivelse.

vh erik

----------
Mest SWL :-)

#7  23/09-20 08:42
Erik
Indlæg: 1912
Svar til #6:

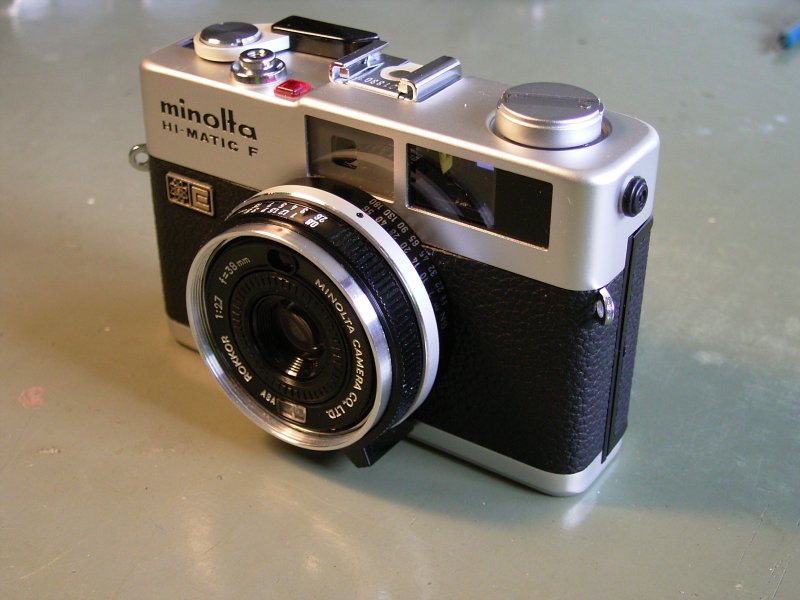

Ja - så har jeg en fuld funktionsdygtig kamera igen :-)

Først - eksponerings ustabiliteten viste sig at være et batteri der brugs spændings mæssig lå lige på grænsen af det brugbare (tomgangs spændingen var som et nyt batteri). Et frisk batteri løste problemet.

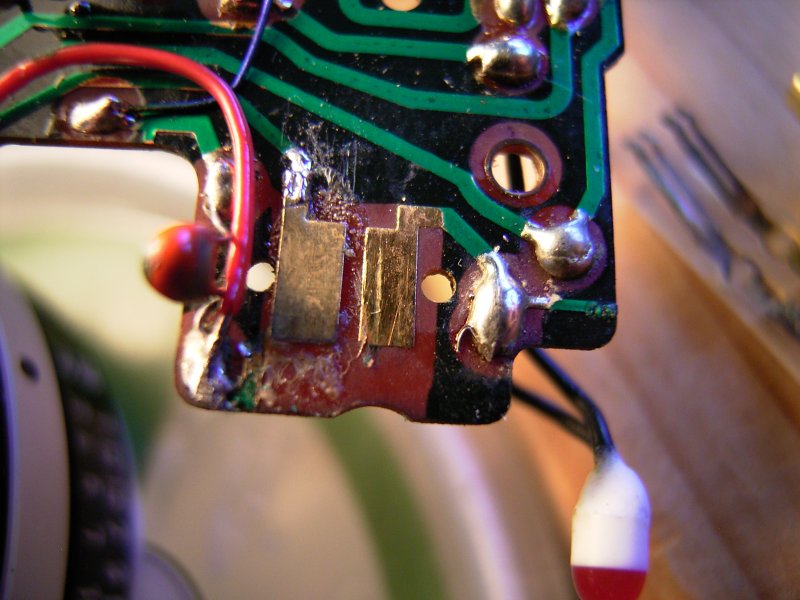

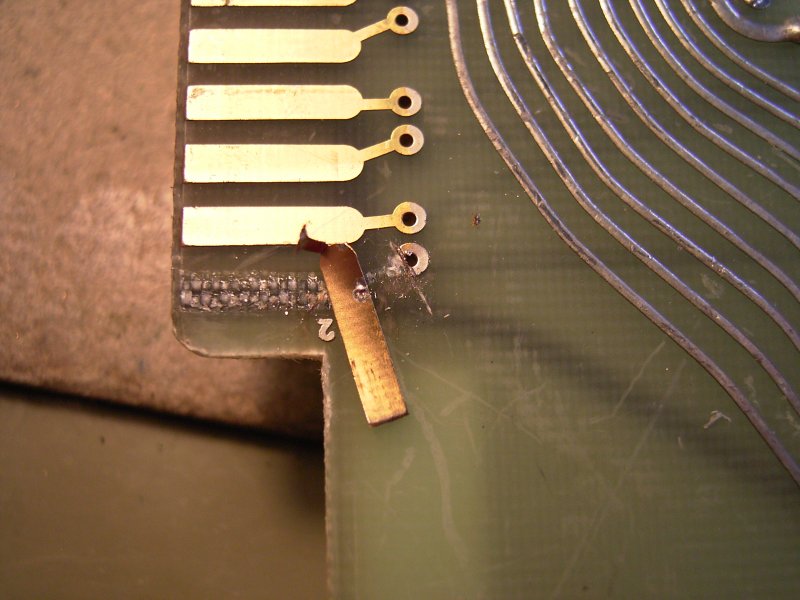

Omskifter raparationen: Jeg valgte at forsøge at genopbygge kontaktfladen med printfolie. Foliet, guldbelagt :-), løsnede jeg fra et skrotprint vha. meget varme og en skalpel. Under lup og med skalpel tildannede jeg en ny kontaktflade. Afrensede printet for resterne af den gamle kontaktflade og limede den nye på med kontakt lim.

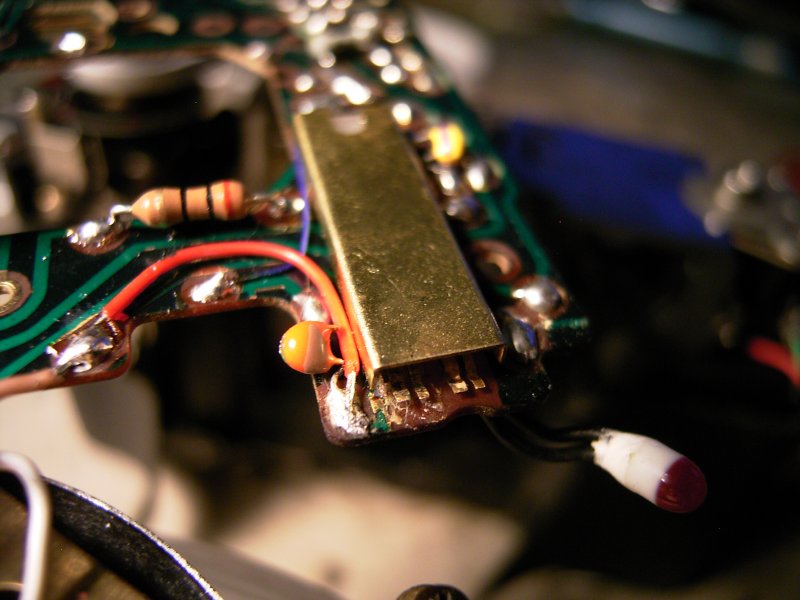

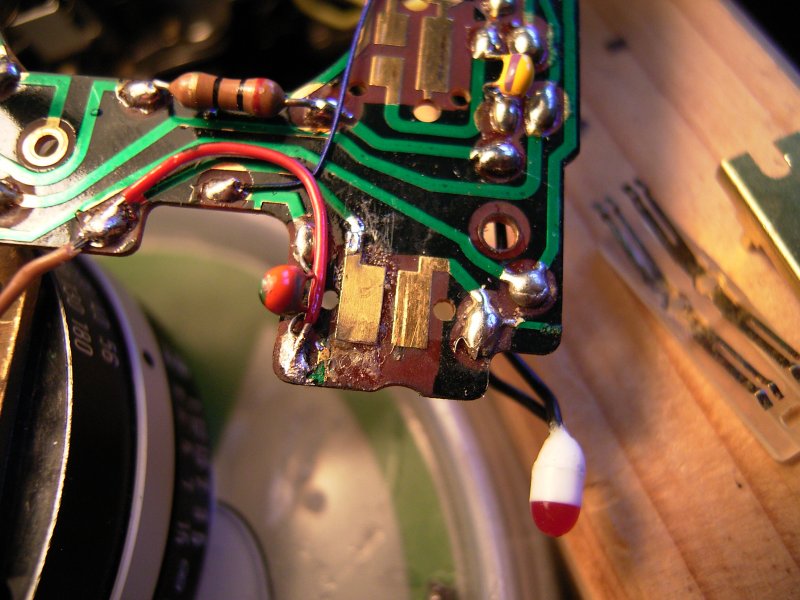

Resultatet ses på billederne! Se også billederne i #1

Endnu engang tusind tak til alle!

vh erik

----------
Mest SWL :-)

Redigeret 23/09-20 08:49
#8  25/09-20 19:32
Erik Simonsen
Indlæg: 107
Svar til #7:
Tillykke med reperationen. Godt du er ferm på fingerene, ellers havde det nok landet i elektronik skrot. Godt gået. Hej,
Vy 73 de OZ1KVB Erik

----------
Let your fingers talk .
cw is like ft8 but for men !

#9  28/09-20 10:36
Børge Larsen
Indlæg: 241
Svar til #7:
Fint! Så lærte vi også noget i dag
